Лесовозные надстройки

Компания ВКР реализовала многолетний опыт работы с клиентами лесной отрасли и осуществила разработку собственной лесовозной надстройки для перевозки сортимента под маркой "V-Forest". Конструкция не уступает западным аналогам, при создании использованы передовые материалы, которые обеспечивают долговечность, легкость и надежность надстройки. Возможна комплектация с выдвижной гидравлической консолью для монтажа крана-манипулятора.
Одно из главных достоинств модели - доступная цена.
лесовоз с прицепом

Надрамник

Надрамник изготавливается из стали или алюминия и устанавливается согласно инструкциям завода-изготовителя шасси для кузовостроителей. Каждая машина проходит независимый аудит на соответствие этим требованиям. Надрамник выполнен полностью разборным с минимальным количеством элементов сварки, что обеспечивает его долговечность и ремонтопригодность.

Крановая консоль

Гидравлическая консоль может перемещаться назад на расстояние до 700 мм. Конструкция оборудована комплектом втулок, позволяющих регулировать боковой люфт.

Поперечные опорные толстостенные трубы изготовлены из стали Optima 650. Также возможен вариант несъемной (фиксированной) крановой консоли.

Основания

Нагрузка: 7.5 тонн
Боковины стальных оснований выполнены из стали STRENX 700, что исключает появления трещин в местах крепления к надрамнику.
По результатам проведенного аудита получен диплом компании SSAB на соответствие технологии изготовления стальных стоек и оснований.

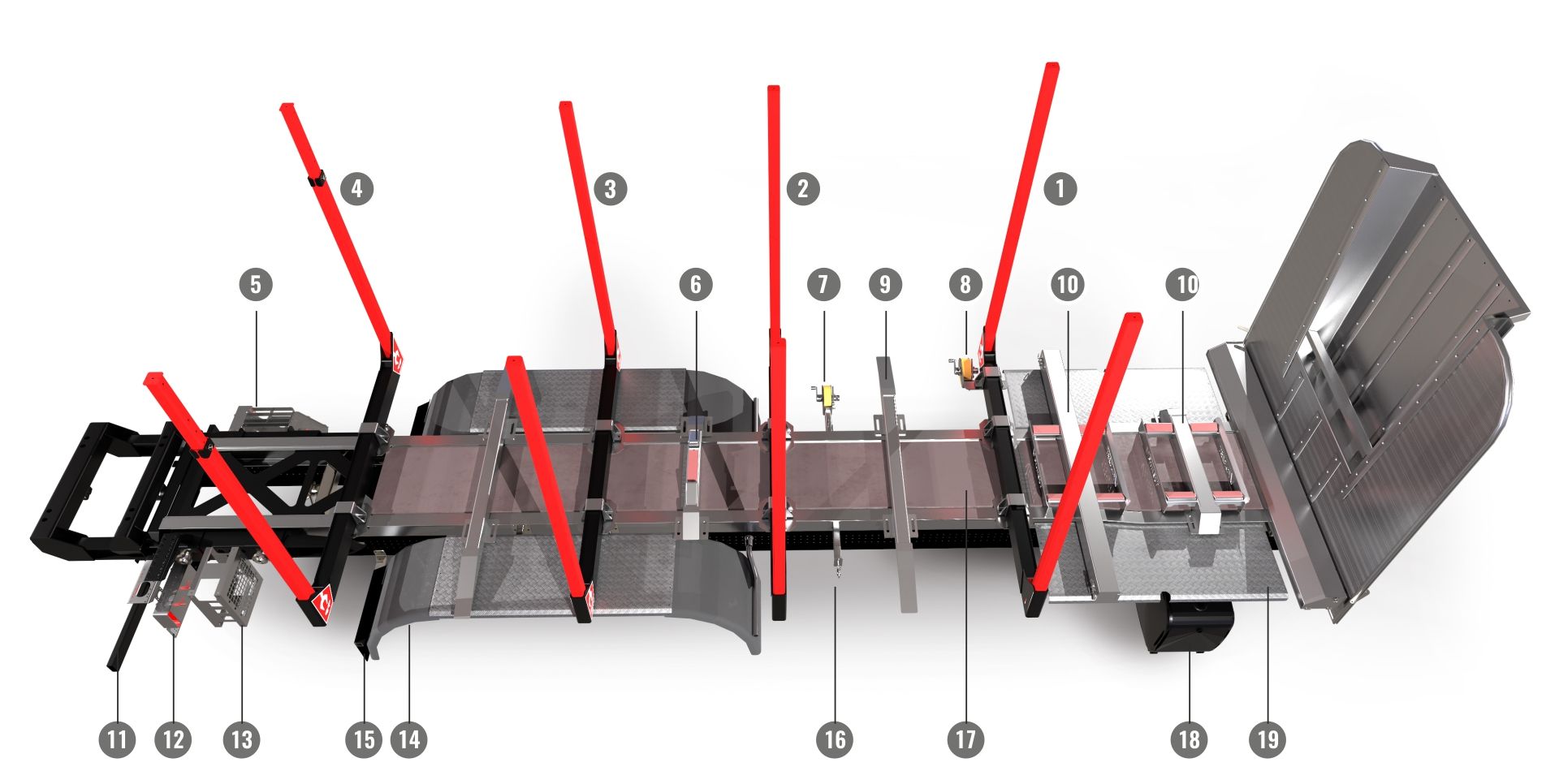

Лесовозные стойки10Опоры грейфера
1h = 2750 мм11Заднее противоподкатное устройство
2h = 2600 мм
12Защита фонарей
3h = 2500 мм
13Защита маслоохладителя
4h = до 3000 мм
14Крылья
5Лестница
15Полиуретановые брызговики
6Опора для рукояти манипулятора
16Кронштейн быстросъема
7Лебедка стационарная
17Гидробак
8Лебедка на коник
18Алюминиевое укрытие гидробака, топливного бака и аккумулятора
9Поперечина противозахвата
19Пол из ламинированной фанеры

Надстройка устанавливается на любые марки шасси и предназначена для перевозки сортиментов по различным типам дорог. В производстве использованы передовые материалы, которые обеспечивают долговечность, легкость и надежность надстройки. По своим показателям прочности и износостойкости конструкция не уступает западным аналогам.

Лесовозная надстройка изготавливается на современном металлообрабатывающем оборудовании. Мы располагаем станками лазерной резки, гибочным оборудованием, аппаратами роботизированной сварки.

Перед нанесением покрытия все детали проходят дробеструйную обработку. Для защиты поверхности используется метод порошковой покраски с предварительной грунтовкой. Такое покрытие обеспечивает максимальную стойкость и защиту от коррозии.

лесовоз с прицепом

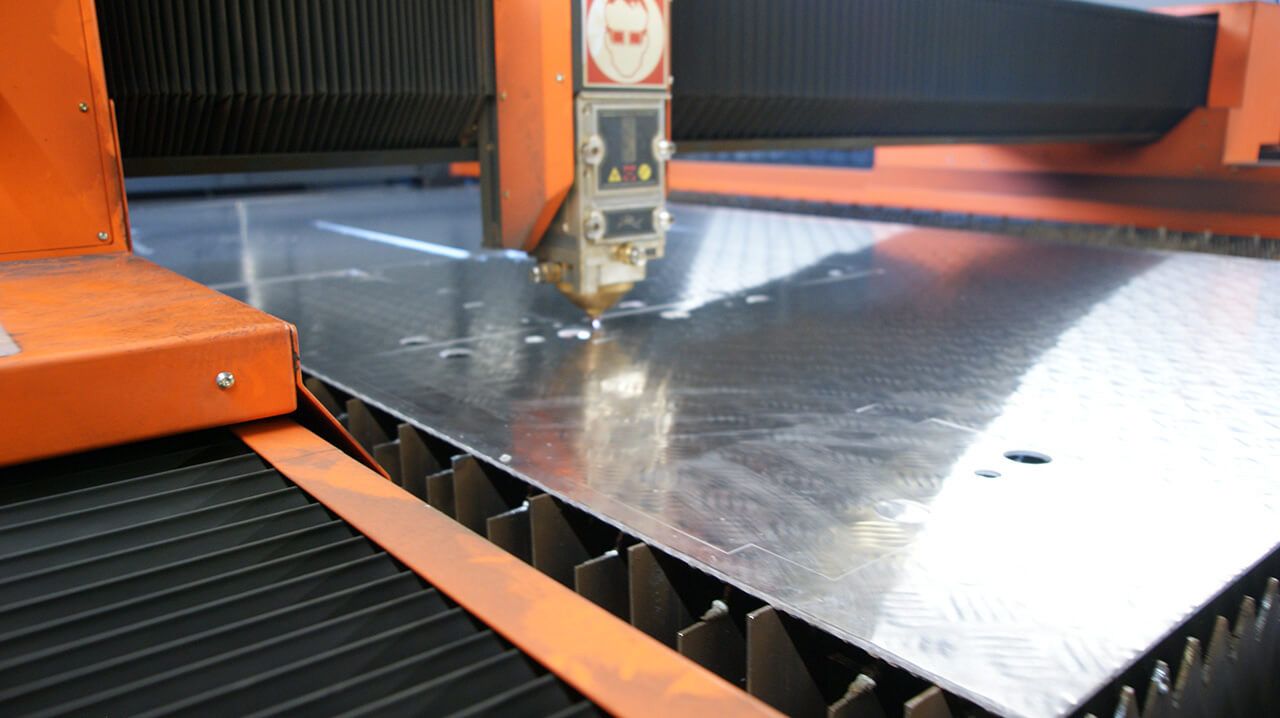

Лазерная резка деталей
лесовоз с прицепом

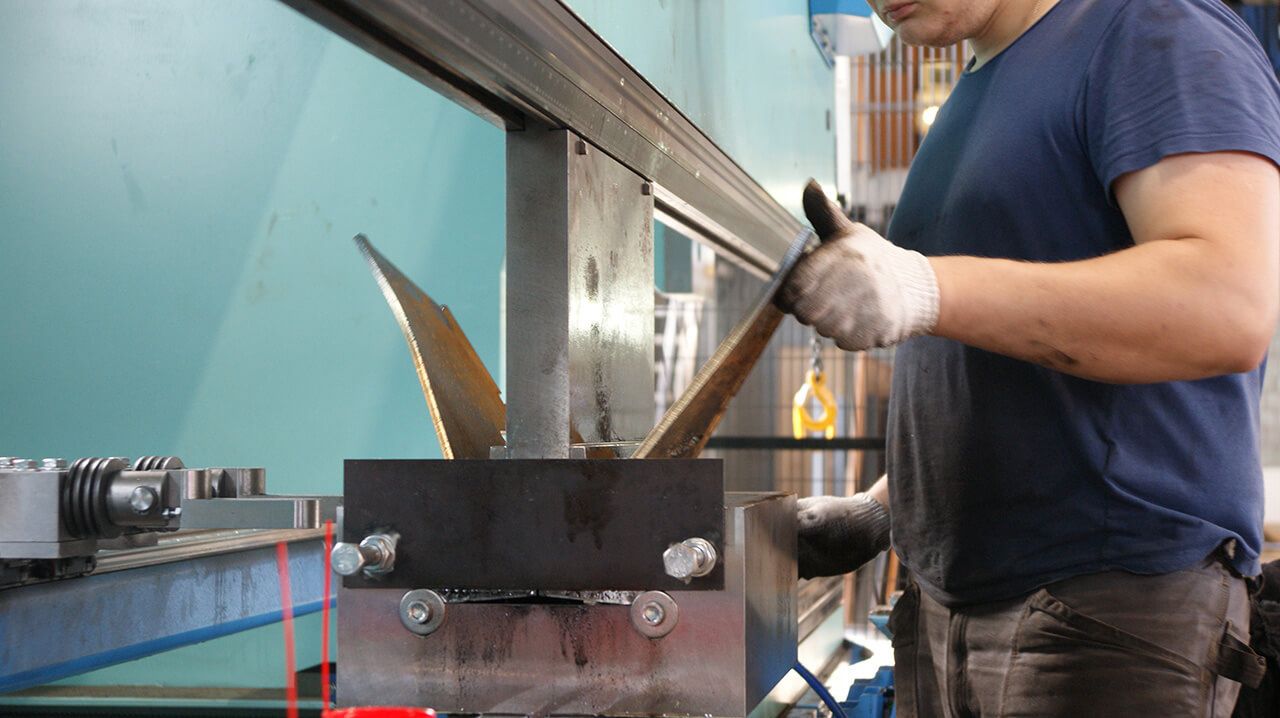

Гибочный пресс
лесовоз с прицепом

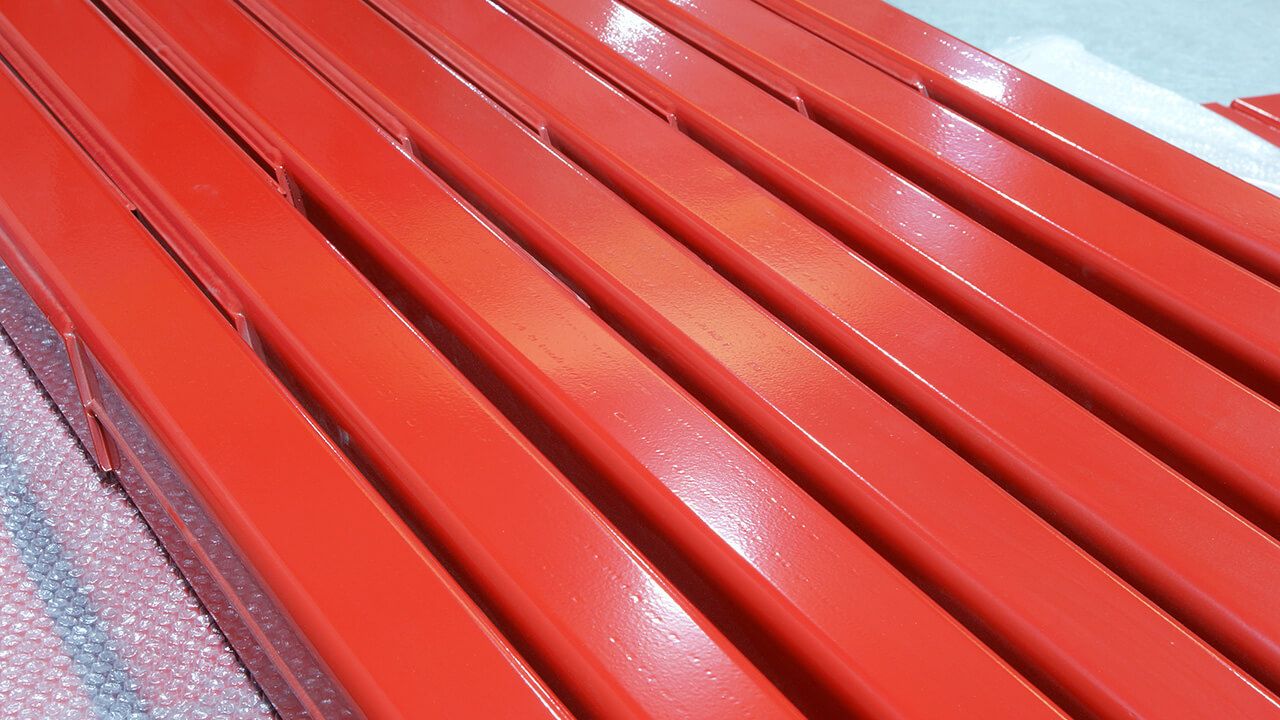

Порошковая покраска
лесовоз с прицепом
Надежный монтаж

Лесовозы с надстройками

Последние видео

Основой конструкции является надрамник, который может быть изготовлен из конструкционной стали повышенной прочности STRENX 650 или из алюминия. Надрамник - полностью разборный, количество элементов сварки минимальное, что обеспечивает его долговечность и ремонтопригодность. К надрамнику крепятся основания коников, которые также могут быть изготовлены из стали - для нагрузки 7,5 т - или из алюминия – для 9 т. Боковины стальных оснований выполнены из стали STRENX 700, что предотвращает появление трещин в местах их крепления к надрамнику. Стойки также могут быть стальные или алюминиевые. Для нагрузки 7,5 т используется сталь STRENX 700 толщиной 4 мм. Для нагрузки 9 т стойки изготавливаются из толстостенной алюминиевой трубы. Возможные варианты высот – 2500 и 2600 мм.

Легкий алюминиевый щит эффективно и функционально защищает кабину. Модель изготавливается из панелей, что позволяет регулировать высоту, а так же упрощает ремонт. При необходимости щит может оснащаться упором под грейфер.

Также на выбор предлагается стальной щит с антикоррозионным покрытием.

Гидроманипулятор крепится на выдвижной крановой консоли. Гидравлическая консоль может перемещаться назад на расстояние до 700 мм. Конструкция оборудована комплектом втулок, позволяющих регулировать боковой люфт. Возможен также монтаж несъемной (фиксированной) крановой консоли, а также терминальный вариант конструкции без консоли. На площадку может монтироваться любой КМУ ведущих мировых марок на выбор клиента: Epsilon, Hiab, Kesla и т.д.
